G-FORM WOOD 50
Kрепление на саморезы с нижней фиксацией тросика к подоконнику или полу
Kрепление на саморезы с нижней фиксацией тросика к стене или раме
крепление на саморезы
1. ОБРАТИТЕ ВНИМАНИЕ!
Изделие должно крепиться строго горизонтально. Даже небольшой перекос может стать
причиной неправильной работы изделия.

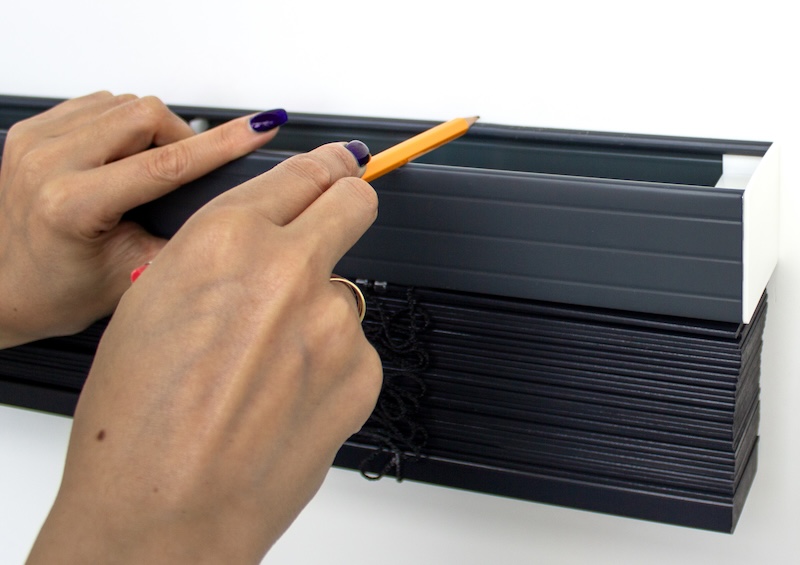

2. Разметьте места крепления кронштейнов, равномерно распределив их по длине карниза. При разметке необходимо учитывать, что кронштейны не должны попадать в местах установки механизмов в карнизе.

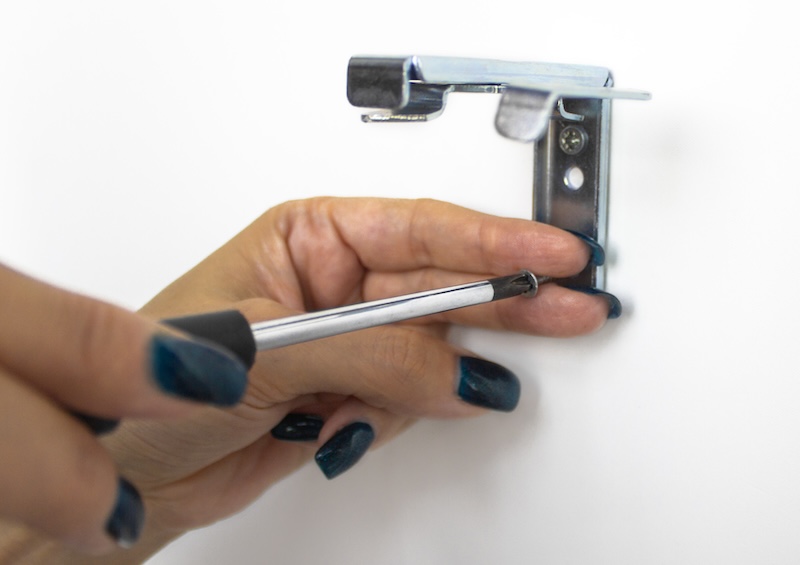

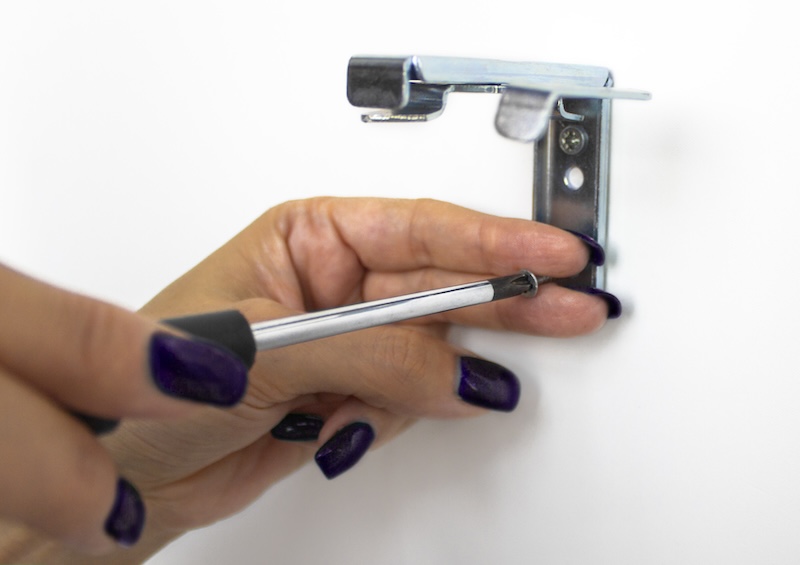

3. Прикрутите кронштейны саморезами через монтажные отверстия к стене или потолку.

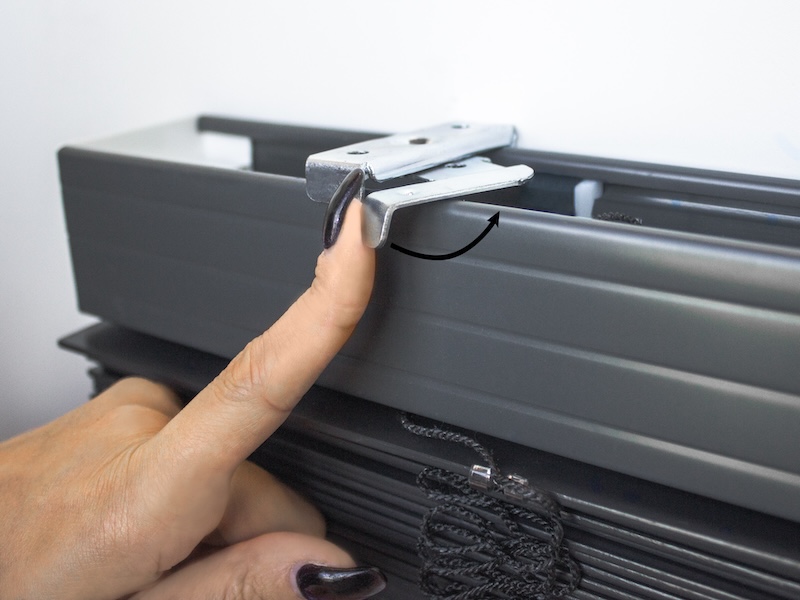

4. Отведите фиксаторы кронштейнов по часовой стрелке, вставьте карниз изделия в кронштейны и поверните фиксаторы кронштейнов обратно (против часовой стрелки) до упора.

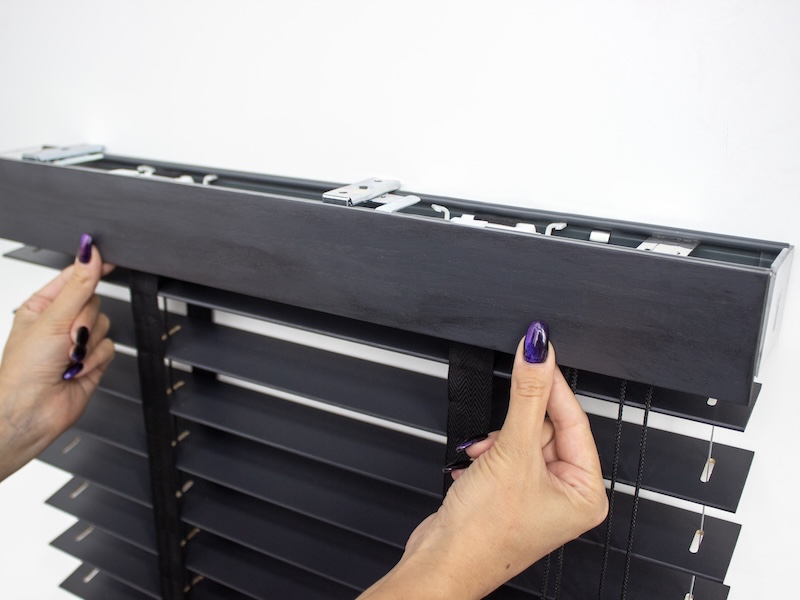

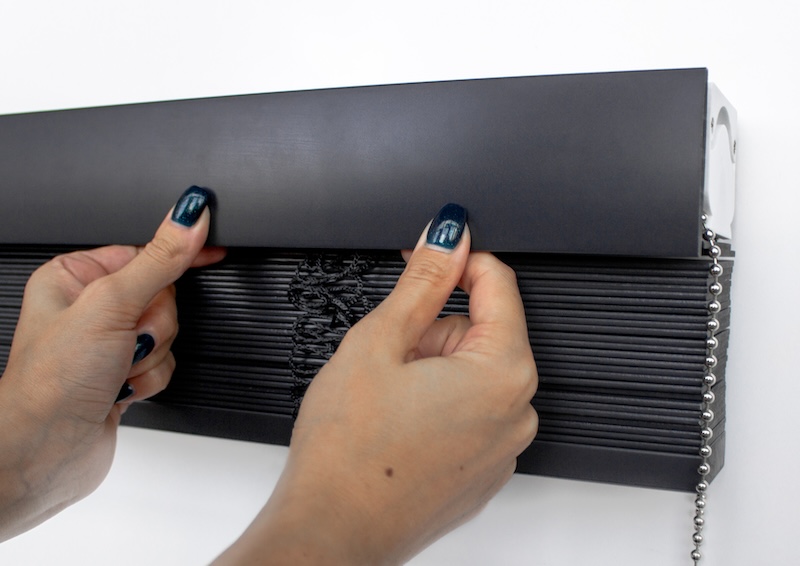

5. Отцентруйте валанс по отношению к карнизу. Поднесите валанс к карнизу и установите его с помощью магнитных креплений.
крепление на саморезы с нижней фиксацией тросика к подоконнику или полу
1. ОБРАТИТЕ ВНИМАНИЕ!
Изделие должно крепиться строго горизонтально. Даже небольшой перекос может стать
причиной неправильной работы изделия.
2. Разметьте места крепления кронштейнов, равномерно распределив их по длине карниза. При разметке необходимо учитывать, что кронштейны не должны попадать в местах установки механизмов в карнизе.
3. Прикрутите кронштейны саморезами через монтажные отверстия к стене или потолку.
4. Отмерьте необходимое по высоте количество троса (с запасом 10 см). Закрепите оба троса в фиксаторах троса верхний/рама.

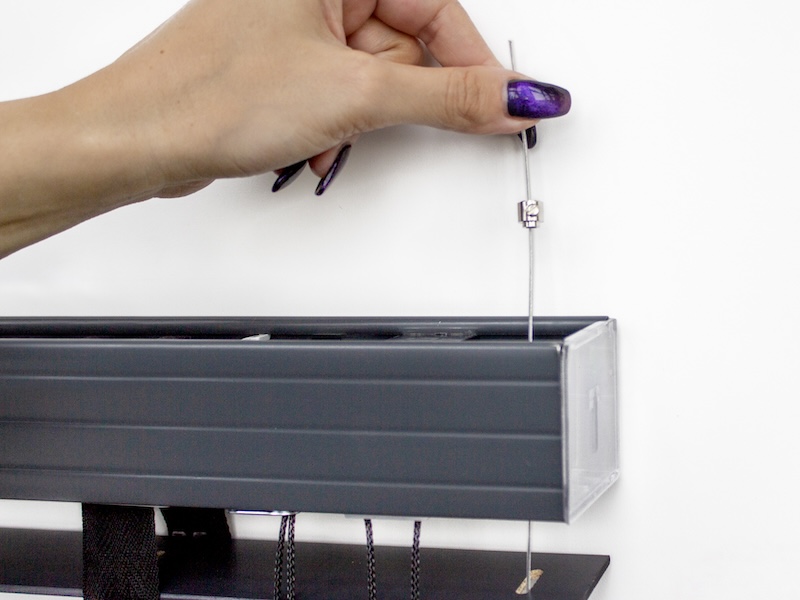

5. Пропустите оба троса через карниз изделия, все ламели и кольца для троса в нижней планке. Сторона с фиксатором троса верхний/рама должна остаться в карнизе.
6. Отведите фиксаторы кронштейнов по часовой стрелке, вставьте карниз изделия в кронштейны и поверните фиксаторы кронштейнов обратно (против часовой стрелки) до упора.

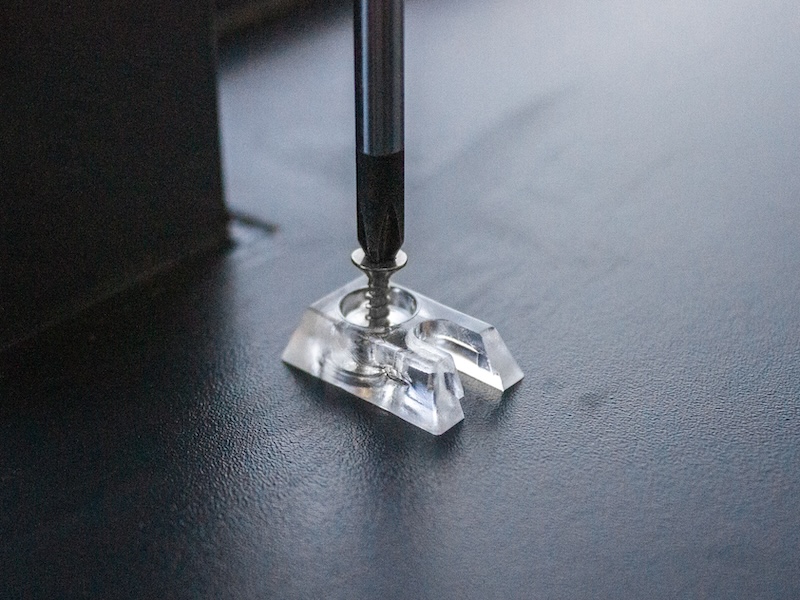

7. Установите с помощью саморезов к подоконнику/полу фиксаторы троса нижний/подоконник таким образом, чтобы они располагались строго под фиксаторами троса верхний/рама.

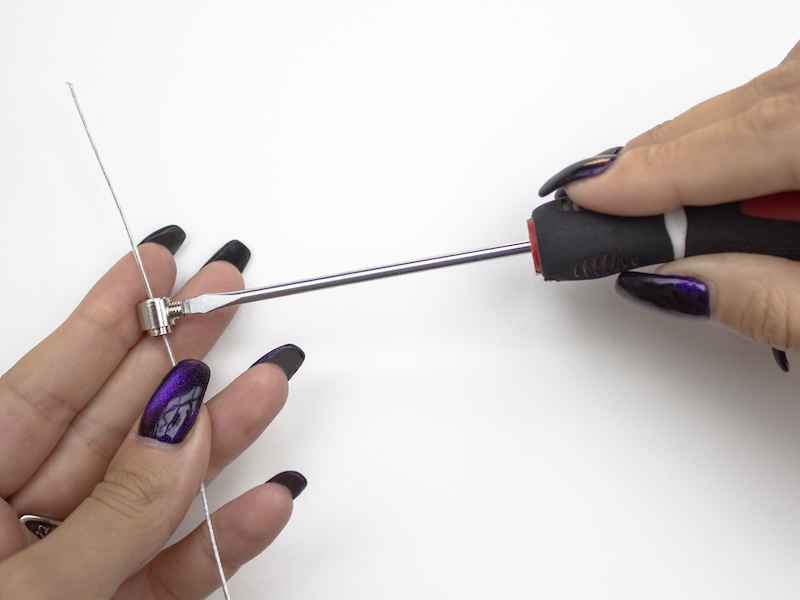

8. Пропустите тросс через фиксатор троса верхний/подоконник. Вставьте фиксатор троса верхний/подоконник в фиксатор троса нижний/подоконник. Затем максимально натяните тросс и затяните его с помощью отвертки.
9. Отцентруйте валанс по отношению к карнизу. Поднесите валанс к карнизу и установите его с помощью магнитных креплений.
крепление на саморезы с нижней фиксацией тросика к стене или раме
1. ОБРАТИТЕ ВНИМАНИЕ!
Изделие должно крепиться строго горизонтально. Даже небольшой перекос может стать
причиной неправильной работы изделия.
2. Разметьте места крепления кронштейнов, равномерно распределив их по длине карниза. При разметке необходимо учитывать, что кронштейны не должны попадать в местах установки механизмов в карнизе.
3 .Прикрутите кронштейны саморезами через монтажные отверстия к стене или потолку.
4. Отмерьте необходимое по высоте количество троса (с запасом 10 см). Закрепите оба троса в фиксаторах троса верхний/рама.
5. Пропустите оба троса через карниз изделия, все ламели и кольца для троса в нижней планке. Сторона с фиксатором троса верхний/рама должна остаться в карнизе.

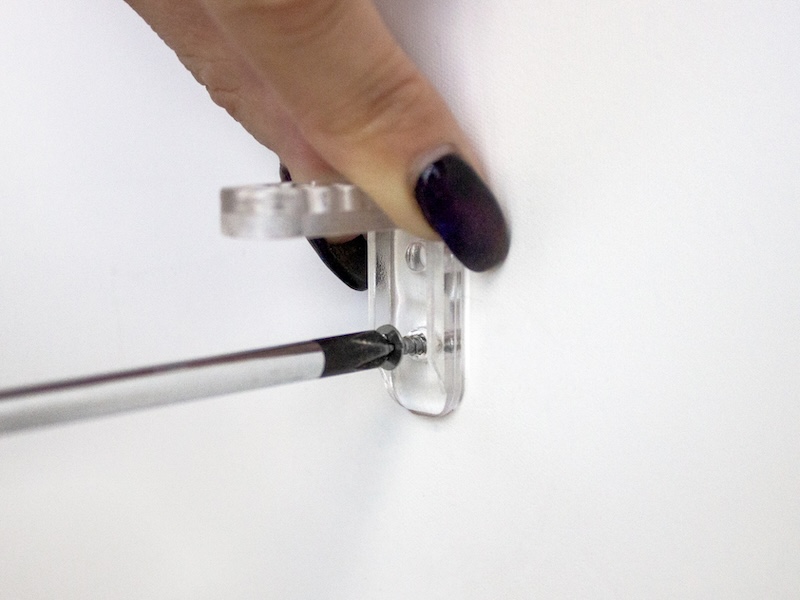

6. Установите с помощью саморезов на нижнюю часть стены фиксаторы троса нижний/рама таким образом, чтобы они располагались строго под фиксаторами троса верхний/рама, и пропустите через них трос.

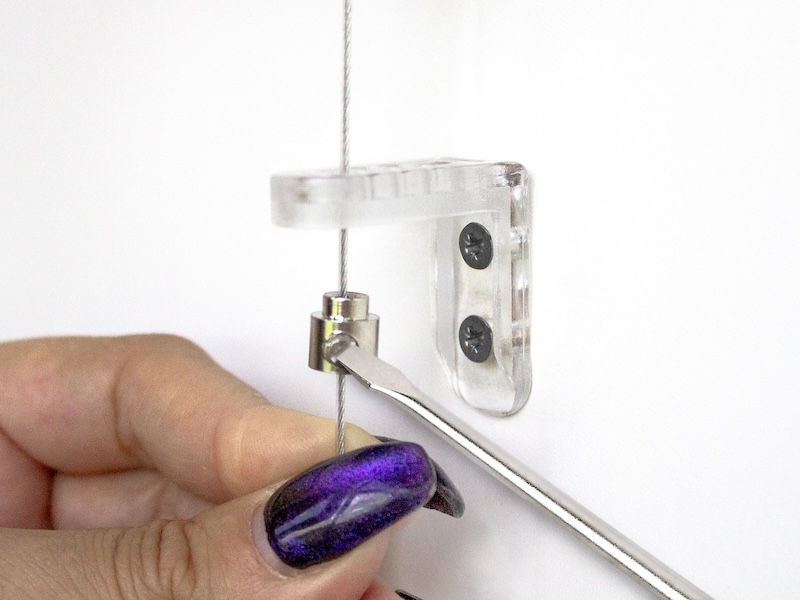

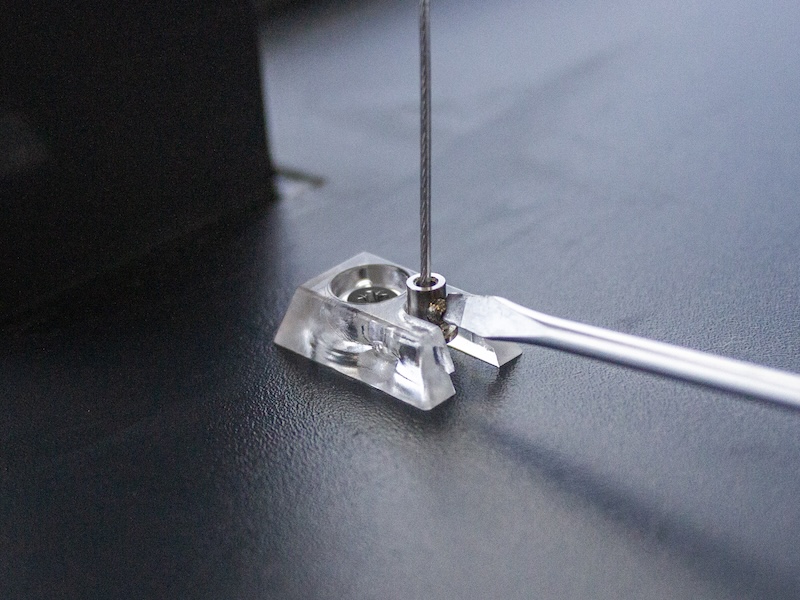

7. Натяните трос строго вертикально и зафиксируйте его в фиксаторах нижний/рама с помощью отвертки.
8. Отцентруйте валанс по отношению к карнизу. Поднесите валанс к карнизу и установите его с помощью магнитных креплений.
Установка системы G-FORM WOOD 50 с типом управления «мотор»

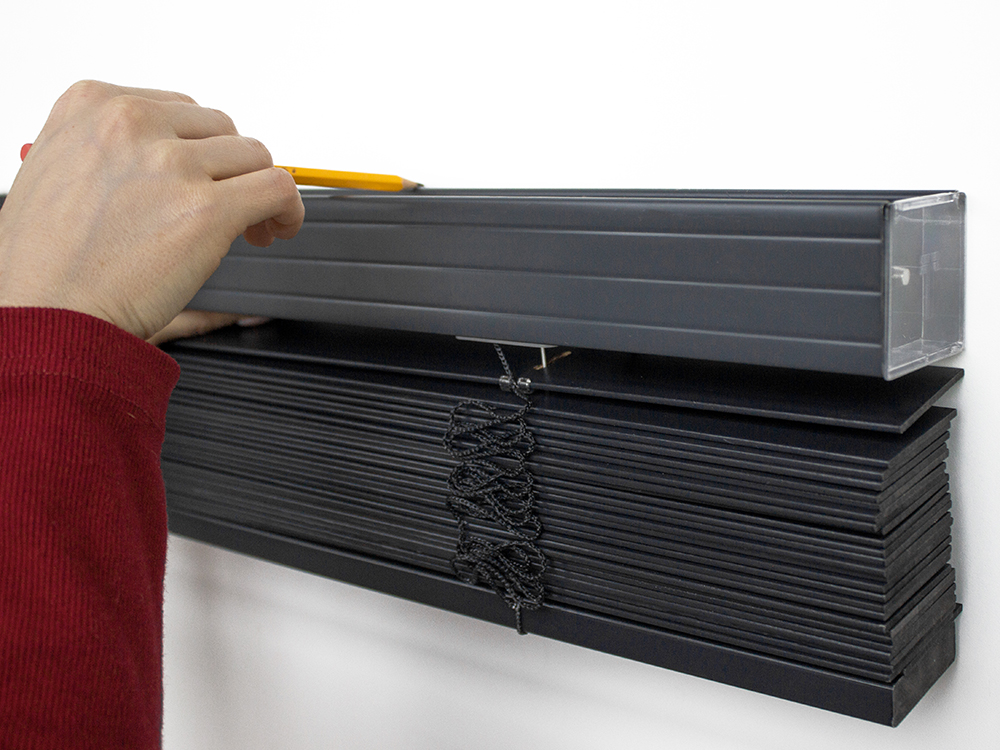

1.Разметьте места крепления кронштейнов, равномерно распределив их по длине карниза. При разметке необходимо учитывать, что кронштейны не должны попадать в местах установки механизмов в карнизе.

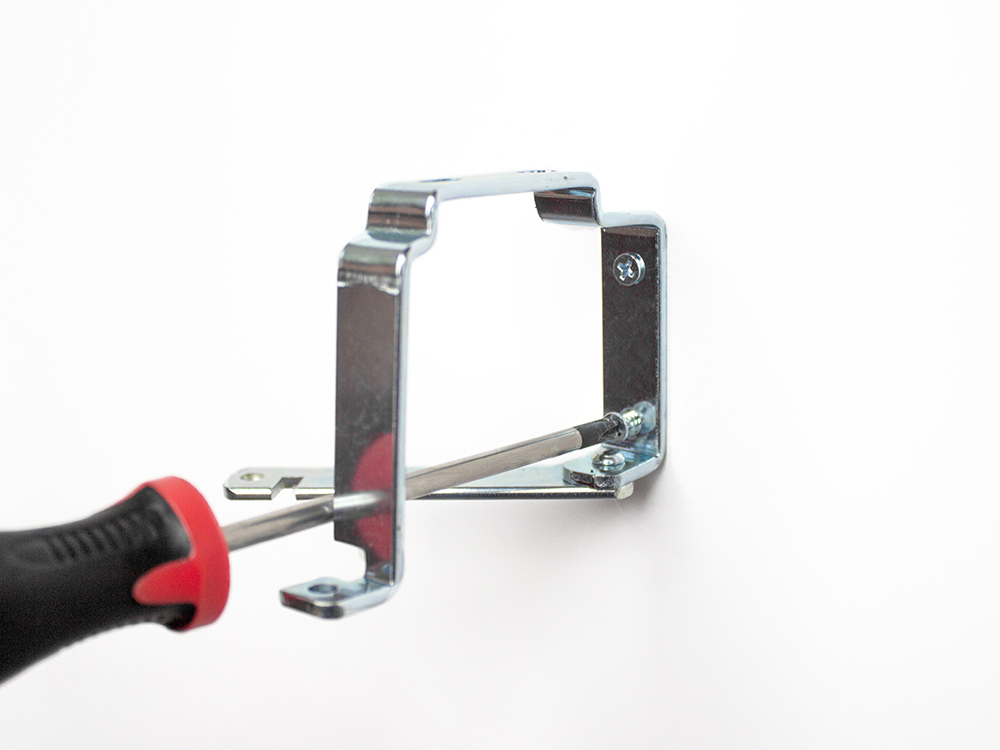

2. Прикрутите кронштейны саморезами через монтажные отверстия к стене или потолку.

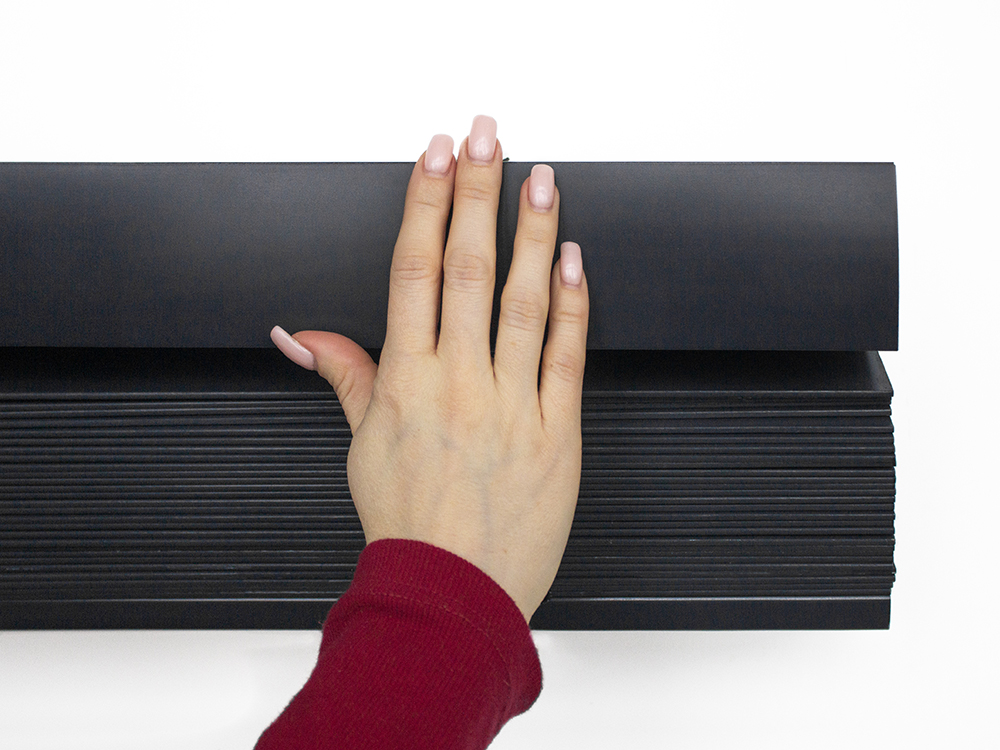

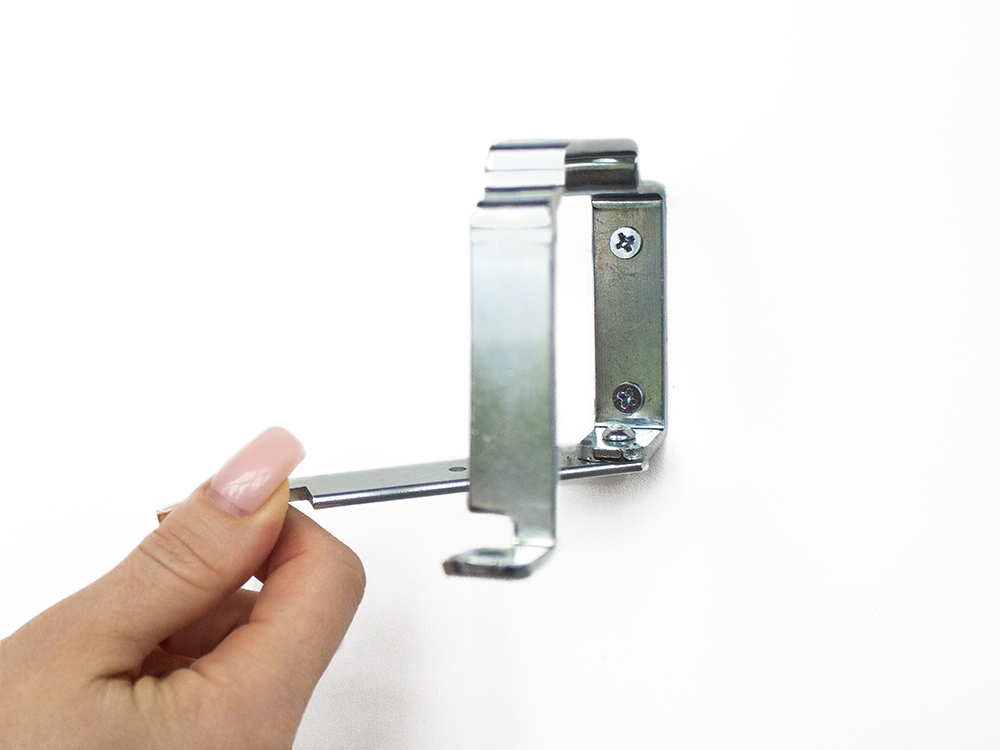

3. Переведите фиксаторы кронштейнов в указанное положение. Поместите карниз изделия внутрь кронштейнов.
4. Поверните фиксаторы кронштейнов обратно по часовой стрелке до фиксации в паз.
